Контроль качества пайки в микроэлектронике

Пайка является одним из ключевых процессов в производстве электронных устройств, обеспечивающим надежное электрическое и механическое соединение компонентов с печатными платами. Качество пайки напрямую влияет на работоспособность и долговечность изделий, поэтому контроль этого процесса играет важную роль в микроэлектронике. В данной статье рассмотрены популярные способы пайки, типовые дефекты и методы контроля качества.

Популярные способы пайки в микроэлектронике

1. Ручная пайка
   Используется для монтажа отдельных компонентов или ремонта. Применяется паяльник с тонким жалом и припой. Этот метод требует высокой квалификации оператора.
2. Волновая пайка
   Печатная плата проходит над волной расплавленного припоя, который наносится на контактные площадки. Этот метод подходит для сквозного монтажа компонентов.
3. Пайка оплавлением (Reflow)
   Наиболее распространенный метод для поверхностного монтажа (SMT). На плату наносится паяльная паста, затем компоненты устанавливаются на свои места, и плата нагревается в печи оплавления, где припой плавится и формирует соединение.
4. Селективная пайка
   Используется для монтажа отдельных компонентов на плату, где волновая пайка невозможна из-за сложности конструкции.
5. Лазерная пайка
   Применяется для точного монтажа миниатюрных компонентов. Лазерный луч локально нагревает зону пайки, что позволяет избежать теплового воздействия на соседние элементы.

Типовые дефекты при пайке и их влияние на продукцию

• Непропай (Cold Solder Joint)
  Дефект возникает из-за недостаточного нагрева или плохого смачивания припоя. Непропай приводит к ненадежному соединению, что может вызвать обрыв контакта и отказ устройства.
• Перегрев компонента
  Чрезмерный нагрев может повредить компонент или привести к его деградации. Это снижает срок службы изделия и может вызвать его преждевременный выход из строя.
• Перемычки (Solder Bridges)
  Образование перемычек между соседними контактами приводит к короткому замыканию. Это может вызвать отказ устройства или его повреждение.
• Недостаток припоя (Insufficient Solder)
  Недостаточное количество припоя приводит к слабому механическому и электрическому соединению, что может вызвать обрыв контакта при вибрации или механической нагрузке.
• Пустоты в паяном соединении (Voids)
  Пустоты возникают из-за испарения флюса или загрязнений. Они снижают механическую прочность соединения и ухудшают теплопроводность.
• Отслоение паяной маски (Solder Mask Lifting)
  Возникает из-за перегрева или некачественной паяльной маски. Это может привести к повреждению проводников и ухудшению изоляции.
• Трещины в паяном соединении (Cracks)
  Трещины появляются из-за механических напряжений или температурных перепадов. Они могут вызвать обрыв контакта и нестабильную работу устройства.

Способы контроля качества пайки в промышленности

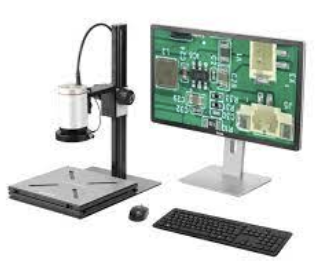

1. Визуальный контроль
   Проводится с использованием увеличительных приборов (лупы, микроскопы) для выявления дефектов, таких как перемычки, непропаи, трещины и недостаток припоя.
2. Автоматизированный оптический контроль (AOI)
   Используются камеры и специализированное ПО для анализа качества пайки. AOI позволяет быстро выявлять дефекты на больших объемах продукции.
3. Рентгеновский контроль (X-Ray Inspection)
   Применяется для проверки скрытых соединений, таких как BGA-компоненты. Рентген позволяет выявить пустоты, трещины и смещения компонентов.
4. Контроль паяемости
   Проверка способности контактных площадок и выводов компонентов смачиваться припоем. Это помогает предотвратить дефекты, связанные с плохой адгезией припоя.
5. Термографический контроль
   Используется для анализа распределения температуры в процессе пайки. Это помогает выявить перегрев или недостаточный нагрев.
6. Электрическое тестирование
   Проверка целостности соединений и отсутствия коротких замыканий с помощью тестового оборудования.
7. Микроскопический анализ
   Используется для детального изучения структуры паяного соединения, особенно в критичных областях.

Контроль качества пайки в микроэлектронике является важным этапом производства, который обеспечивает надежность и долговечность электронных устройств. Современные методы контроля, такие как AOI и рентгеновский анализ, позволяют выявлять дефекты на ранних стадиях, минимизируя риск выпуска бракованной продукции. Понимание типовых дефектов и их влияния на изделия помогает разрабатывать более эффективные процессы пайки и повышать качество конечной продукции.

Машинное зрение в контроле качества пайки

Возможности машинного зрения при контроле качества пайки

Машинное зрение (Machine Vision) — это технология, которая использует камеры, сенсоры и программное обеспечение для автоматического анализа изображений. В микроэлектронике машинное зрение активно применяется для контроля качества пайки, обеспечивая высокую точность, скорость и объективность. Основные возможности машинного зрения включают:

1. Автоматизированный оптический контроль (AOI)
   - Выявление дефектов пайки, таких как перемычки, непропаи, недостаток припоя, трещины и пустоты.
   - Анализ геометрии паяных соединений, включая размеры, форму и положение компонентов.
   - Контроль качества нанесения паяльной пасты.
2. 3D-инспекция
   - Измерение высоты паяных соединений и компонентов для выявления отклонений.
   - Обнаружение дефектов, которые не видны при 2D-анализе, например, впадины или выпуклости.
3. Контроль позиционирования компонентов
   - Проверка точности установки компонентов на печатной плате.
   - Выявление смещений, поворотов или отсутствующих компонентов.
4. Анализ текстуры и цвета
   - Определение качества паяной маски и выявление дефектов, таких как отслоения или загрязнения.
   - Контроль равномерности покрытия припоя.
5. Интеграция с производственной линией
   - Реальное время обработки данных для оперативного выявления дефектов.
   - Автоматическая маркировка бракованных изделий или остановка линии при обнаружении критических дефектов.

Точки контроля, где можно заменить ручной труд машинным зрением

• Контроль нанесения паяльной пасты
  Проверка равномерности нанесения, толщины и точности позиционирования паяльной пасты.
• Установка компонентов (SMT)
  Проверка правильности позиционирования и ориентации компонентов перед пайкой.
• Инспекция после пайки оплавлением (Reflow)
  Выявление дефектов пайки, таких как перемычки, непропаи, пустоты и трещины.
• Контроль качества паяных соединений (BGA, QFN)
  Анализ скрытых соединений с использованием 3D-инспекции или рентгеновского контроля.
• Проверка целостности паяной маски
  Обнаружение отслоений, трещин или загрязнений на поверхности платы.
• Финальная инспекция готовой платы
  Комплексная проверка всех паяных соединений и компонентов перед упаковкой.

Выгоды производителя микроэлектроники от внедрения машинного зрения

1. Повышение точности контроля
   Машинное зрение обеспечивает более высокую точность по сравнению с ручной инспекцией, минимизируя человеческий фактор и вероятность пропуска дефектов.
2. Увеличение скорости производства
   Автоматизированные системы работают значительно быстрее, чем операторы, что позволяет увеличить пропускную способность линии.
3. Снижение затрат на брак
   Раннее выявление дефектов снижает количество бракованных изделий и затраты на их переработку или утилизацию.
4. Улучшение качества продукции
   Постоянный и объективный контроль обеспечивает стабильно высокое качество пайки, что повышает надежность конечных изделий.
5. Снижение затрат на персонал
   Автоматизация контроля уменьшает потребность в ручном труде, что снижает затраты на оплату труда и обучение операторов.
6. Сбор и анализ данных
   Машинное зрение позволяет собирать данные о дефектах, что помогает анализировать причины их возникновения и оптимизировать производственные процессы.
7. Соответствие стандартам качества
   Автоматизированные системы обеспечивают соответствие строгим требованиям стандартов, таких как IPC-A-610, что важно для работы на международных рынках.
8. Гибкость и масштабируемость
   Системы машинного зрения легко адаптируются под новые типы компонентов и технологии пайки, что делает их универсальными для различных производственных задач.

Внедрение машинного зрения на линию контроля качества пайки печатных плат позволяет производителям микроэлектроники значительно повысить эффективность производства, снизить затраты и улучшить качество продукции. Автоматизация контроля не только заменяет ручной труд, но и предоставляет новые возможности для анализа и оптимизации процессов, что делает её важным инструментом в конкурентной борьбе на рынке электроники.
