Контроль качества сварных швов

Контроль качества сварных швов в режиме реального времени

• Нейросеть сама определяет любые дефекты и оповещает оператора в реальном времени
• За 1 секунду распознает более 10 000 дефектов и рекомендует решение
• Работает на конвейерных линиях или на стационарных постах, столах сборки
• Разработка РФ "AI Indicator Quality", работает в облаке или на сервере без доступа к интернету
• Управление браком - анализ причин, предотвращение циклического брака
• Заменяем ручной труд руководителя по контролю продукции и сотрудников

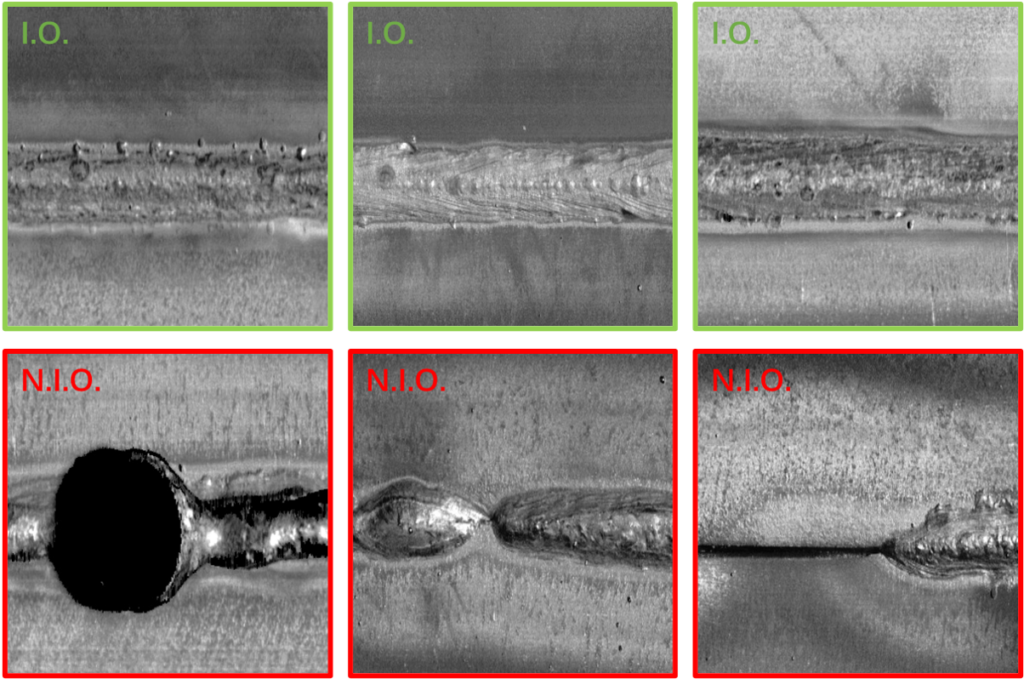

Система машинного зрения для контроля качества сварных швов

Современные производственные процессы требуют высокоточного контроля качества сварных соединений, особенно в таких отраслях, как машиностроение, строительство и нефтегазовая промышленность. Наша система машинного зрения предлагает инновационное решение для автоматизированного контроля качества сварных швов, которое позволяет значительно повысить эффективность и надежность производственных процессов.

Преимущества системы

• Автоматизация контроля: Система автоматически выявляет дефекты сварных швов, что снижает вероятность человеческой ошибки.
• Оцифровка данных: Возможность оцифровки пленочных снимков радиографии и их дальнейшего анализа.
• Электронный архив: Все результаты контроля сохраняются в электронном виде, что исключает необходимость содержания громоздких архивов.
• Интеграция с корпоративными системами: Система легко интегрируется с существующими корпоративными информационными системами (QMS, MES, ERP).
• Формирование отчетов: Автоматическое создание отчетов в форматах Word, Excel, PDF.

Основные функции системы

Технические характеристики

Почему выбирают нашу систему?

Наша система машинного зрения для контроля качества сварных швов разработана с учетом всех современных требований и стандартов. Мы предлагаем:

• Высокую точность: Система обеспечивает точное выявление дефектов, что позволяет минимизировать производственный брак.
• Удобство использования: Простое и интуитивно понятное программное обеспечение с возможностью дообучения.
• Надежность: Оборудование работает безаварийно в течение длительного времени.
• Гибкость: Возможность интеграции с различными корпоративными системами и адаптации под конкретные задачи заказчика.

Если вы заинтересованы в приобретении системы машинного зрения для контроля качества сварных швов, свяжитесь с нами для получения дополнительной информации и консультации

Сварные швы являются критически важным элементом многих конструкций, от промышленного оборудования до строительных объектов. Качество сварных соединений напрямую влияет на надежность, долговечность и безопасность продукции. Поэтому контроль качества сварных швов — это обязательный этап производственного процесса. Рассмотрим популярные методы контроля, типовые дефекты, их влияние на продукцию.

Популярные способы контроля качества сварных швов

1. Визуальный контроль (ВИК)
   Самый простой и доступный метод, который позволяет выявить поверхностные дефекты, такие как трещины, поры, подрезы и неравномерность шва. Проводится с помощью увеличительных приборов и измерительных инструментов.
2. Ультразвуковой контроль (УЗК)
   Используется для обнаружения внутренних дефектов. Ультразвуковые волны проникают в материал, отражаясь от дефектов, что позволяет определить их местоположение и размер.
3. Рентгеновский контроль (РК)
   Позволяет получить изображение внутренней структуры шва. Этот метод эффективен для выявления внутренних дефектов, таких как поры, включения и непровары.
4. Капиллярный контроль (ПВК)
   Применяется для обнаружения поверхностных трещин и пор. На поверхность наносится специальный состав, который проникает в дефекты и визуализирует их.
5. Магнитопорошковый контроль (МПК)
   Используется для выявления поверхностных и подповерхностных дефектов. Метод основан на создании магнитного поля и нанесении магнитного порошка, который скапливается в местах дефектов.
6. Испытания на герметичность
   Применяется для проверки сварных швов на наличие утечек. Используются методы гидравлических, пневматических или вакуумных испытаний.

Типовые дефекты сварных швов и их влияние на продукцию

Таблицы с полезной информацией для бизнеса

Таблица 1. Сравнение методов контроля сварных швов

Таблица 2. Влияние дефектов на стоимость производства

Таблица 3. Экономическая эффективность методов контроля

Новые перспективные методы контроля сварных швов

1. Лазерное сканирование
   Используется для высокоточного измерения геометрии шва и обнаружения поверхностных дефектов. Метод позволяет быстро получать 3D-модель шва и анализировать его качество.
2. Термографический контроль
   Основан на анализе теплового излучения сварного шва. Позволяет выявлять внутренние дефекты, такие как непровары и включения, без разрушения конструкции.
3. Акустическая эмиссия
   Метод регистрирует звуковые волны, возникающие при образовании дефектов в процессе сварки. Применяется для мониторинга качества в реальном времени.
4. Искусственный интеллект (ИИ)
   Алгоритмы ИИ анализируют данные, полученные с помощью других методов контроля, и автоматически классифицируют дефекты. Это значительно ускоряет процесс проверки и повышает его точность.
5. Роботизированные системы контроля
   Роботы с интегрированными датчиками (ультразвуковыми, рентгеновскими) позволяют автоматизировать процесс контроля, особенно на крупных производствах.

Контроль качества сварных швов — это важный этап, который обеспечивает надежность и безопасность продукции. Современные методы контроля, такие как ультразвуковой и рентгеновский, уже доказали свою эффективность, а новые технологии, такие как лазерное сканирование и ИИ, открывают новые возможности для повышения точности и скорости проверки. Для бизнеса важно выбирать методы контроля, которые соответствуют специфике производства и обеспечивают оптимальное соотношение затрат и качества.

Оставляйте заявку и мы составим план внедрения системы контроля качества работы машинным зрением
