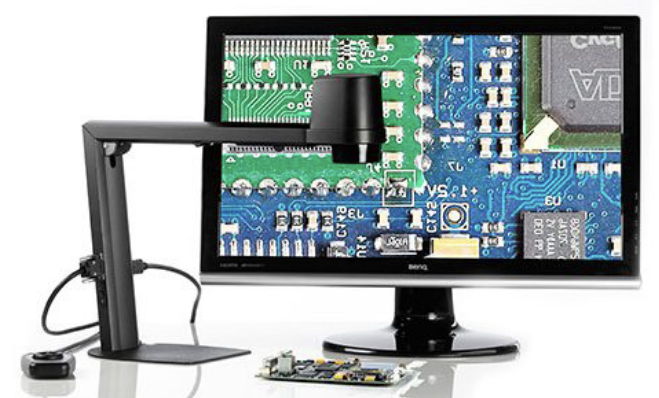

Контроль микросхем

Контроль качества печатных плат в режиме реального времени

• Нейросеть сама определяет любые дефекты и оповещает оператора в реальном времени
• За 1 секунду распознает более 10 000 дефектов и рекомендует решение
• Работает на конвейерных линиях или на стационарных постах, столах сборки
• Разработка РФ "AI Indicator Quality", работает в облаке или на сервере без доступа к интернету
• Управление браком - анализ причин, предотвращение циклического брака
• Заменяем ручной труд руководителя по контролю продукции и сотрудников

Возможности машинного зрения при контроле качества микросхем

Машинное зрение (computer vision) — это технология, которая позволяет автоматизировать процессы визуального контроля и анализа изображений с помощью алгоритмов искусственного интеллекта и компьютерных систем. В микроэлектронике машинное зрение применяется для контроля качества микросхем на различных этапах производства. Основные возможности включают:

• Высокая точность и скорость анализа: Машинное зрение способно обрабатывать тысячи микросхем в минуту, что значительно быстрее ручного контроля.
• Обнаружение микроскопических дефектов: Алгоритмы могут выявлять дефекты размером в несколько микрон, которые не видны человеческому глазу.
• Автоматизация рутинных задач: Замена ручного труда на автоматизированные системы снижает вероятность ошибок и повышает производительность.
• Интеграция с производственными линиями: Машинное зрение может быть встроено в конвейерные системы для непрерывного контроля в реальном времени.
• Сбор и анализ данных: Системы машинного зрения могут собирать данные о дефектах, что позволяет анализировать причины их возникновения и улучшать производственные процессы.

Точки контроля, где можно заменить ручной труд

1. Контроль геометрии корпуса микросхемы:
   • Проверка размеров и формы корпуса.
   • Обнаружение сколов, трещин и деформаций.
2. Контроль качества выводов (ножек) микросхемы:
   • Проверка правильности расположения выводов.
   • Обнаружение изгибов, отсутствующих или поврежденных выводов.
3. Контроль маркировки:
   • Проверка читаемости и правильности нанесенной маркировки.
   • Обнаружение смазанных, неполных или неправильных символов.
4. Контроль паяных соединений:
   • Проверка качества пайки выводов на печатной плате.
   • Обнаружение холодных паек, перемычек или недостатка припоя.
5. Контроль поверхности корпуса:
   • Обнаружение царапин, загрязнений, пузырьков воздуха или неравномерного покрытия.
6. Контроль расположения компонентов на плате:
   • Проверка правильности установки микросхемы на плату.
   • Обнаружение смещений или перекосов.
7. Контроль целостности кристалла (чипа):
   • Проверка наличия трещин, сколов или других повреждений кристалла.
8. Контроль качества упаковки:
   • Проверка целостности упаковки микросхемы.
   • Обнаружение повреждений, неправильной маркировки или отсутствия защитных элементов.

Типовые дефекты микросхем и их особенности

• Трещины и сколы корпуса:
  • Могут возникать из-за механических повреждений или перегрева.
  • Особенности: видимые линии разломов, отсутствие частей корпуса.
• Дефекты выводов:
  • Изгибы, отсутствие или повреждение выводов.
  • Особенности: отклонение от стандартной геометрии, видимые деформации.
• Дефекты пайки:
  • Холодная пайка (недостаточное соединение), перемычки (короткие замыкания).
  • Особенности: неравномерное распределение припоя, видимые перемычки между контактами.
• Дефекты маркировки:
  • Смазанные, неполные или неправильные символы.
  • Особенности: нечитаемость текста, отсутствие важной информации.
• Загрязнения и посторонние частицы:
  • Пыль, волокна, остатки флюса.
  • Особенности: видимые инородные объекты на поверхности корпуса или кристалла.
• Дефекты кристалла:
  • Трещины, сколы, повреждения структуры.
  • Особенности: видимые повреждения под микроскопом.
• Дефекты упаковки:
  • Повреждения защитного слоя, неправильная маркировка.
  • Особенности: видимые разрывы, отсутствие информации.

Выгоды производителя микроэлектроники от внедрения машинного зрения

1. Повышение точности контроля:
   • Снижение количества пропущенных дефектов и ложных отбраковок.
2. Увеличение скорости производства:
   • Автоматизация позволяет обрабатывать больше микросхем за меньшее время.
3. Снижение затрат на ручной труд:
   • Замена ручного контроля на автоматизированный снижает затраты на персонал.
4. Улучшение качества продукции:
   • Раннее обнаружение дефектов снижает количество бракованных изделий.
5. Сбор данных для анализа:
   • Возможность анализировать причины дефектов и улучшать производственные процессы.
6. Соблюдение стандартов качества:
   • Автоматизированный контроль обеспечивает соответствие международным стандартам (например, ISO, IPC).
7. Снижение рисков рекламаций:
   • Уменьшение количества бракованных изделий, попадающих к заказчику.
8. Гибкость и масштабируемость:
   • Системы машинного зрения легко адаптируются под новые типы микросхем и производственные задачи.

Традиционные методы контроля микросхем

До внедрения автоматизированных систем контроля качества микросхемы проверялись вручную или с использованием простых оптических инструментов. Основные традиционные методы включают:

• Визуальный осмотр:
  • Операторы вручную проверяют микросхемы на наличие дефектов с помощью увеличительных стекол или микроскопов.
  • Недостатки: низкая скорость, высокая вероятность ошибок из-за усталости оператора.
• Использование измерительных инструментов:
  • Ручные измерения размеров корпуса, выводов и других параметров с помощью штангенциркулей, микрометров и других инструментов.
  • Недостатки: трудоемкость, низкая точность при больших объемах производства.
• Функциональное тестирование:
  • Проверка работоспособности микросхем с помощью тестового оборудования.
  • Недостатки: требует дополнительного времени и оборудования, не выявляет визуальные дефекты.

Выгоды от автоматизации контроля

Автоматизация контроля качества микросхем с использованием машинного зрения предлагает следующие преимущества по сравнению с традиционными методами:

• Скорость: Автоматизированные системы могут обрабатывать тысячи микросхем в час, что значительно быстрее ручного контроля.
• Точность: Алгоритмы машинного зрения обеспечивают высокую точность обнаружения дефектов, включая микроскопические повреждения.
• Снижение затрат: Автоматизация сокращает затраты на ручной труд и уменьшает количество бракованных изделий.
• Сбор данных: Системы автоматизированного контроля собирают данные о дефектах, что позволяет анализировать и устранять их причины.
• Снижение человеческого фактора: Исключение ошибок, связанных с усталостью или невнимательностью операторов.

Возможности по управлению браком

Машинное зрение не только обнаруживает дефекты, но и предоставляет инструменты для эффективного управления браком. Основные возможности включают:

• Классификация дефектов:
  • Системы машинного зрения могут классифицировать дефекты по типам (трещины, сколы, деформации и т.д.), что помогает определить их причины.
• Статистический анализ:
  • Сбор и анализ данных о частоте и типах дефектов позволяет выявлять проблемные этапы производства.
• Автоматическая отбраковка:
  • Микросхемы с дефектами автоматически удаляются из производственной линии, что предотвращает их попадание к заказчику.
• Прогнозирование и предотвращение брака:
  • Анализ данных позволяет прогнозировать возникновение дефектов и вносить изменения в производственный процесс для их предотвращения.
• Интеграция с системами управления производством (MES):
  • Данные о дефектах передаются в системы управления производством, что позволяет оперативно реагировать на проблемы.

Внедрение машинного зрения на линию контроля качества микросхем позволяет производителям микроэлектроники значительно повысить эффективность производства, снизить затраты и улучшить качество продукции, что в конечном итоге приводит к увеличению конкурентоспособности на рынке.
